액션캠 듀얼 마운트 제작



알리에서 액션캠 듀얼 마운트를 구매해서 사용하였으나



플라스틱 재질은 진동에 약해서 한 번의 라이딩에서 파손되었고



스틸 재질의 듀얼 마운트는 홈이 너무 커서 고정이 제대로 되지 않아 사용할 수가 없었어요.





그래서 회사에 버려지는 알루미늄 소재를 가지고 만들었습니다.



소재는 AL6061 15T 사용하였습니다.





먼저 연결될 마운트들 측정하고 캐드로 그림을 그렸습니다.











그리고 소재를 와이어 커팅으로 절단을 해주었습니다.











이렇게 가공을 라인 따라 가공하고 홀과 양 끝 라운드 가공까지 마치고



TAP 작업 완료 후 후처리를 하였습니다.

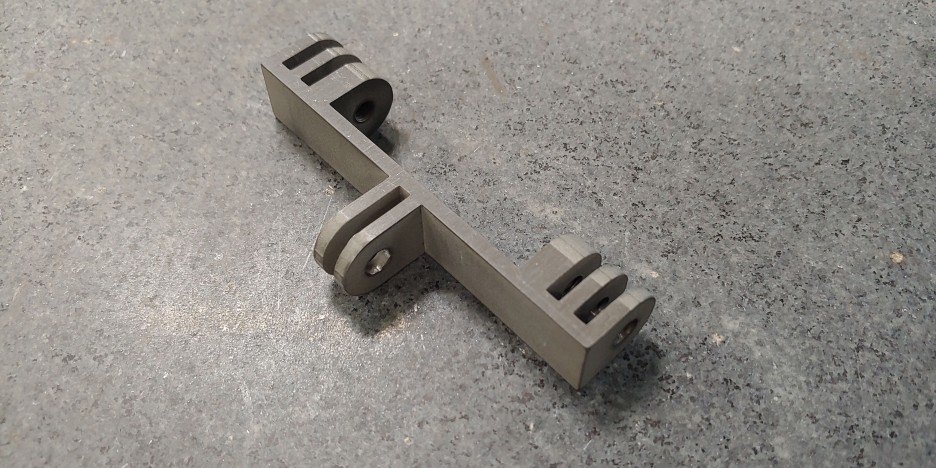

후처리는 하드 아노다이징으로 하였고요.

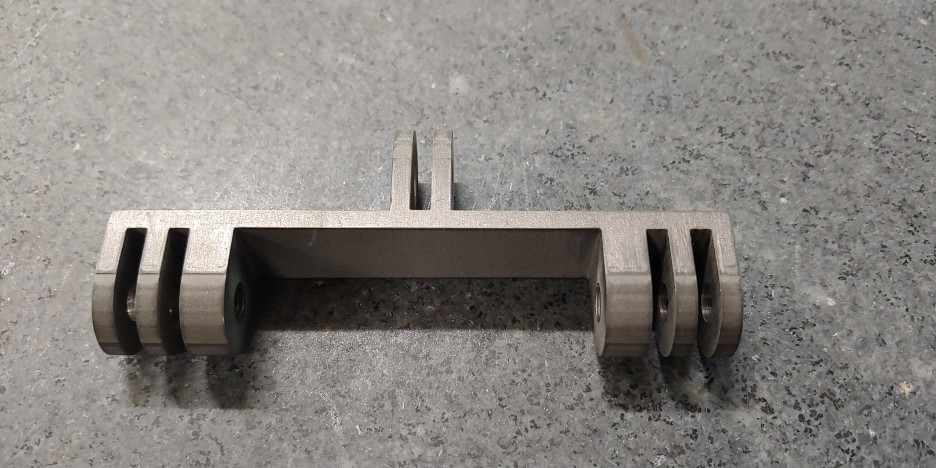

가공면에 살짝 단이 있긴 하지만 문제 되지는 않습니다.







플라스틱보다 강도도 좋고 알루미늄이라 가볍기도 하고



실측하여 제작한 것이어서 헐겁지 않고 좋습니다.







이제 진동에 얼마나 버티는지만 확인하면 될 것 같습니다.
